晶体管，还能微缩吗？

168 0 0

文章摘要

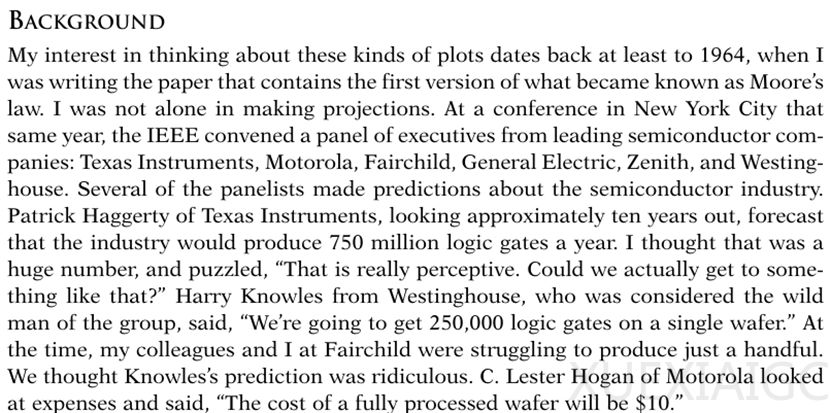

戈登·摩尔在1965年提出的摩尔定律，预测了集成电路上晶体管数量将每两年翻一番，这一预言不仅成为半导体行业发展的核心驱动力，也深刻影响了全球科技产业的进程。摩尔定律的提出源于他对集成电路成本与复杂性的观察，他认为随着制造技术的进步，集成电路将成为制造更便宜产品的途径。这一观点在随后的几十年中得到了验证，集成电路的晶体管数量从1965年的60个增长到1975年的65,000个，再到如今的数十亿个，展现了指数级增长的趋势。

摩尔定律的修正与延续也反映了半导体行业的不断进步。1975年，摩尔根据新的数据将预测调整为每两年翻一番，并提出了器件微缩、晶粒尺寸和电路智能化三个方面的贡献。这一修正为后续的技术发展提供了理论依据。从平面晶体管到FinFET，再到GAA（全环绕栅极晶体管），半导体行业通过不断创新克服了技术障碍，延续了摩尔定律的生命力。

半导体行业的发展不仅依赖于摩尔定律，还与Dennard Scaling（唐纳德缩放）密切相关。Dennard Scaling指出，随着晶体管密度的增加，每个晶体管的功耗会下降，这一理论在多年内指导了集成电路的设计与制造。然而，随着技术节点的不断微缩，短沟道效应等物理限制逐渐显现，半导体行业开始探索新的技术路径，如应变硅、高介电常数材料和3D晶体管架构，以应对这些挑战。

近年来，半导体行业的技术创新进一步加速。FinFET技术的广泛应用显著提升了晶体管的性能与能效，而GAA晶体管的引入则为未来的技术节点铺平了道路。英特尔和台积电等领先企业预计，到2030年，多芯片解决方案将集成超过1万亿个晶体管，这一趋势依然符合摩尔定律的预测。此外，3D封装技术和异质集成方案也为提升组件密度和系统性能提供了新的可能性。

尽管摩尔定律的未来仍存在不确定性，但半导体行业的目标始终是降低功耗和成本的同时，继续提升性能和集成度。无论是晶体管架构的革新，还是封装技术的突破，行业的核心追求始终是“更小、更快、更好”。这一追求不仅推动了半导体技术的进步，也为全球科技产业的持续发展提供了坚实的基础。
